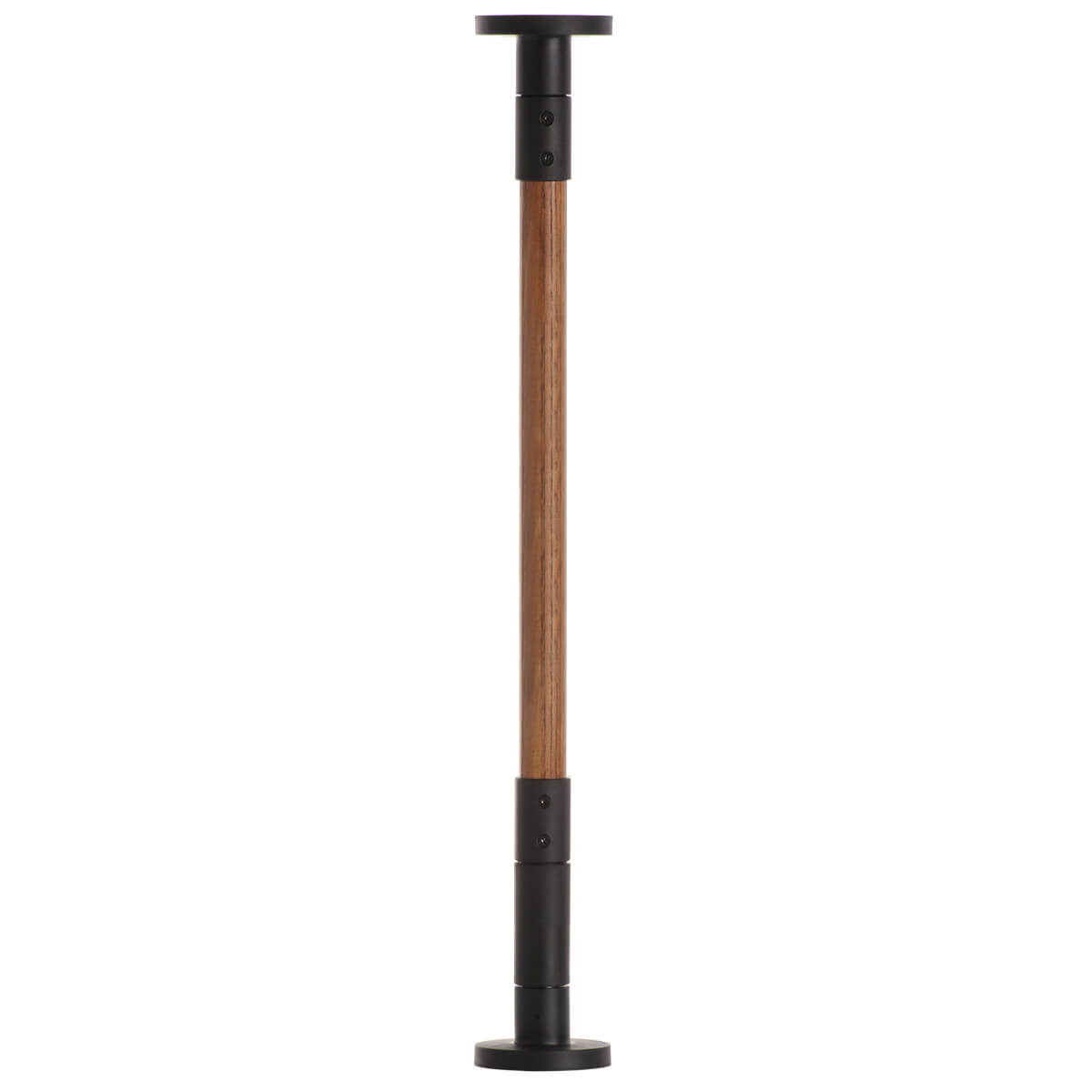

丸棒突っ張り用パーツ ブラック Φ24 KINOBO
使い方使い方
-

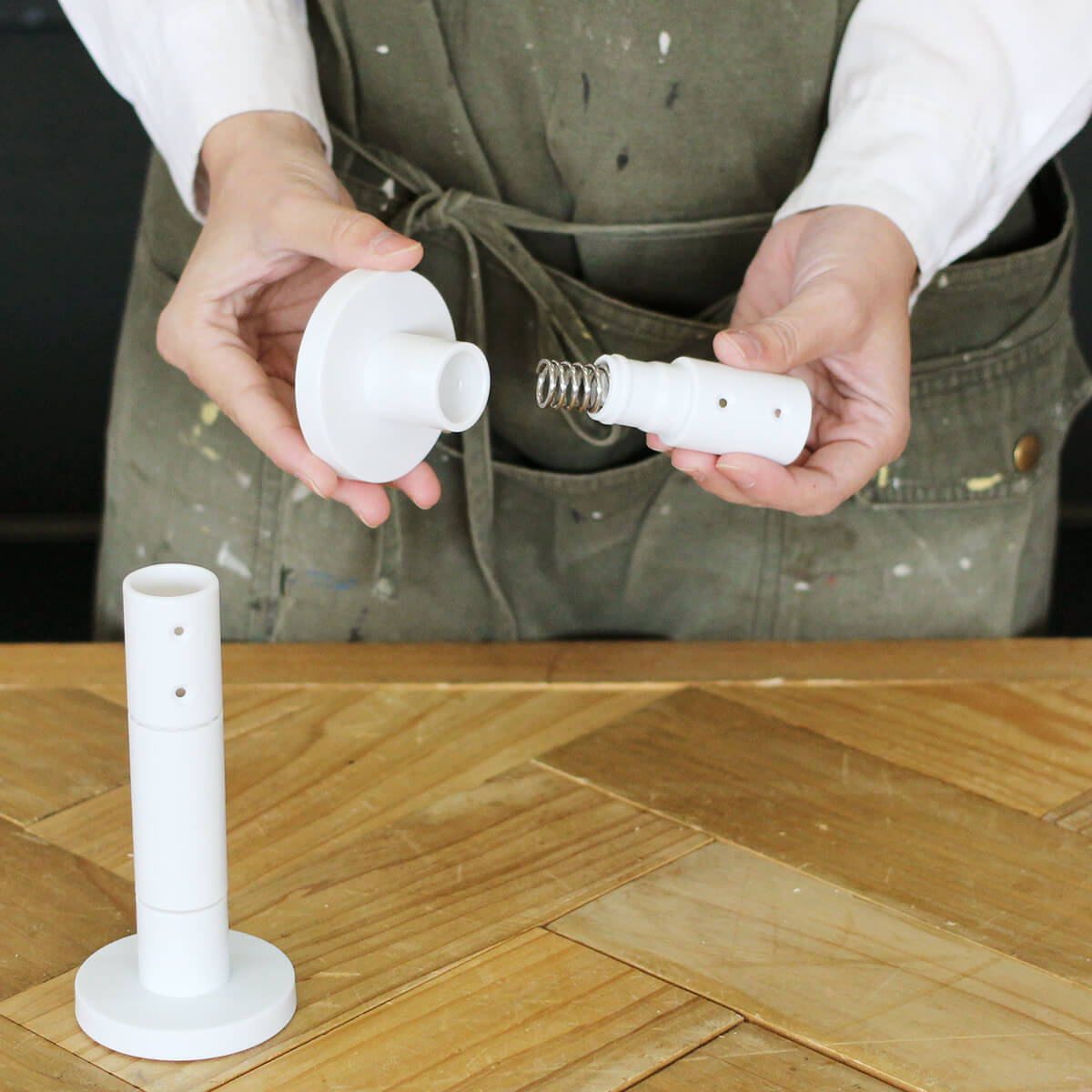

パーツを組み立てます
バネは天井側パーツ(短い方)に差し込み、カチッとなるまではめこみます。
-

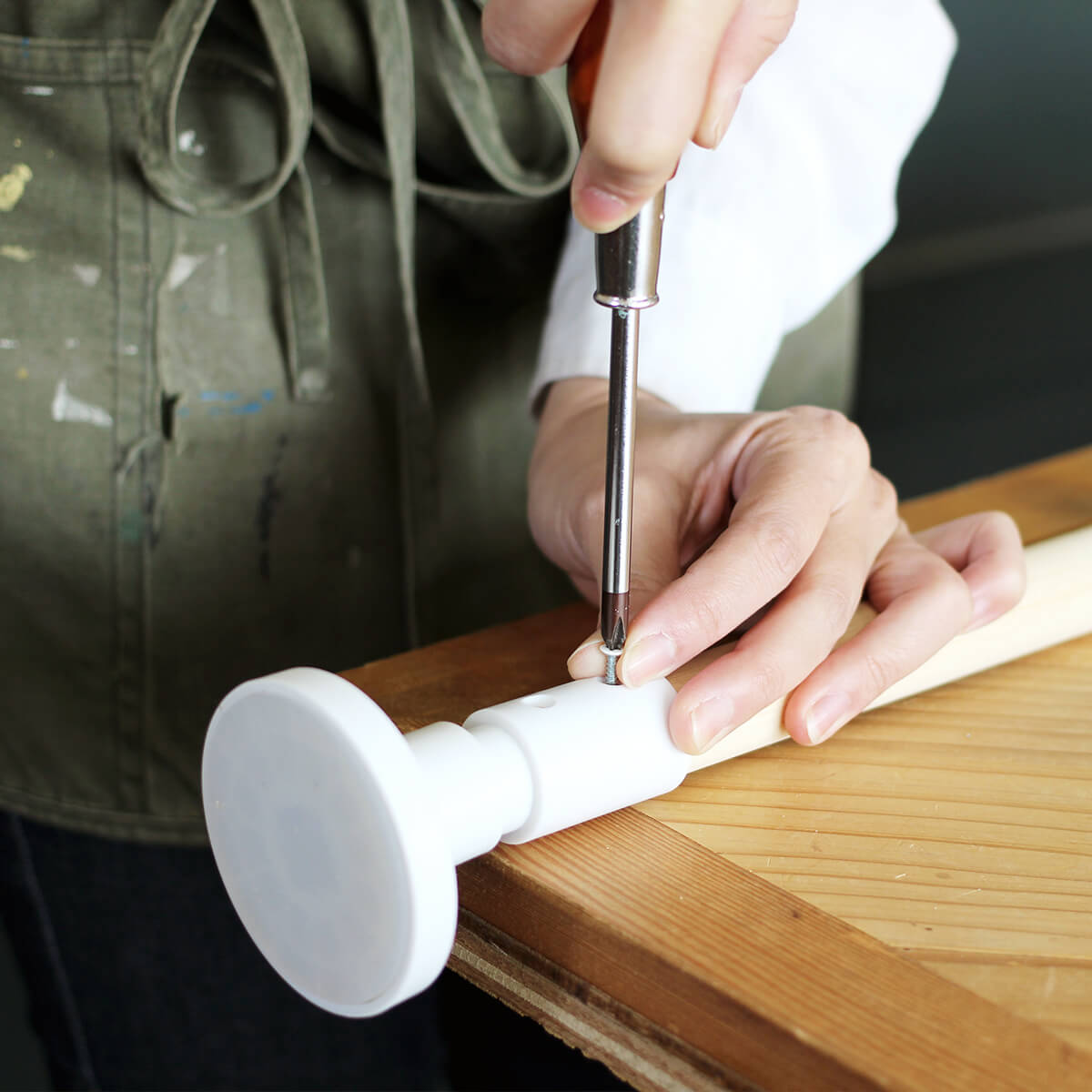

パーツをネジで留めます
任意の長さに切った丸棒に上下パーツをぞれぞれネジで固定します。パーツに丸棒を差し込んだ際にゆるくて動く場合は、丸棒にテープを貼ってぴったりになるよう調整してください。
-

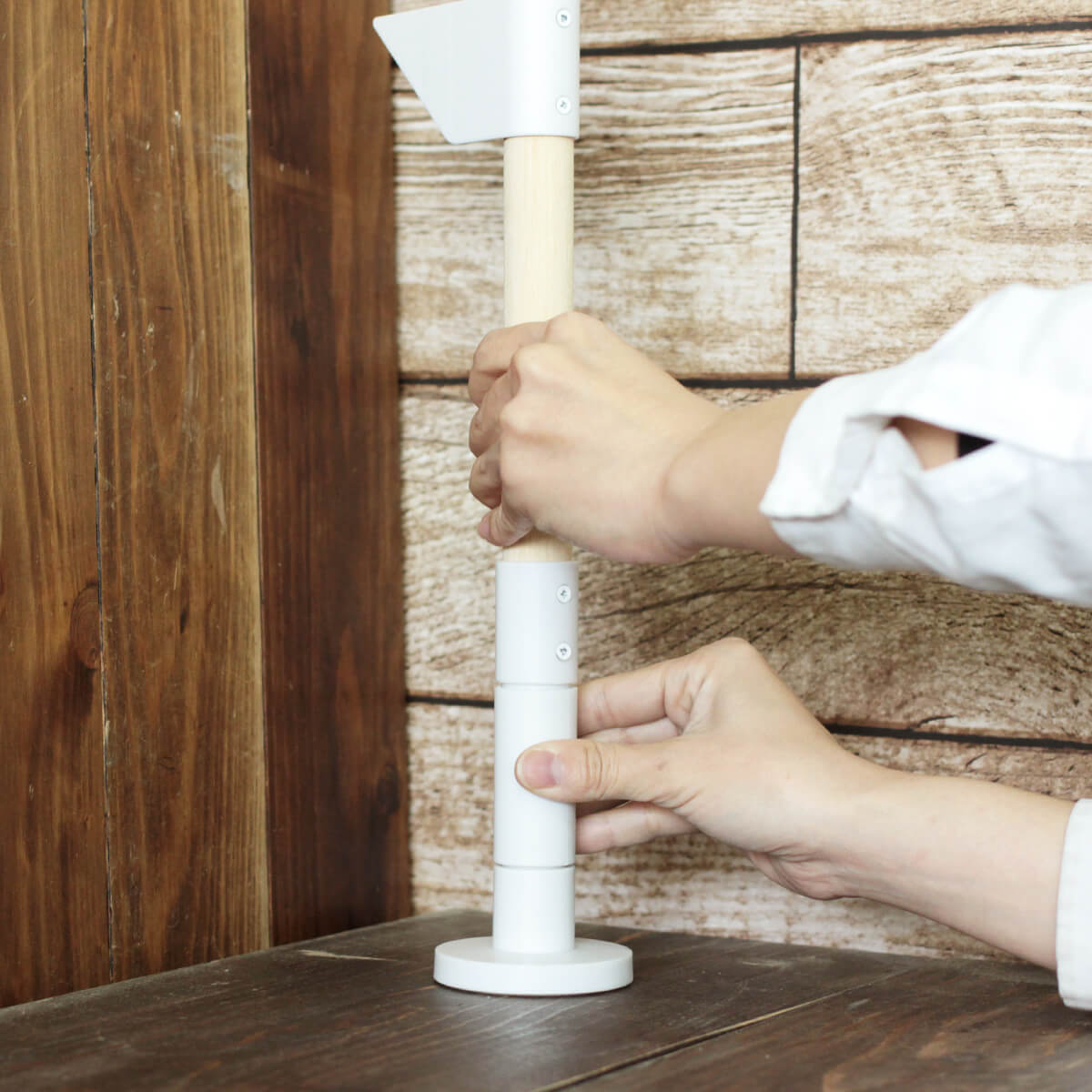

パーツを回してつっぱります
下の方のパーツをくるくる回してつっぱります。土台の部分が動作と一緒に回転して動かないように注意します。突っ張る途中で一度離れて、まっすぐに取り付けられているかを確認しながら作業を進めてください。
-

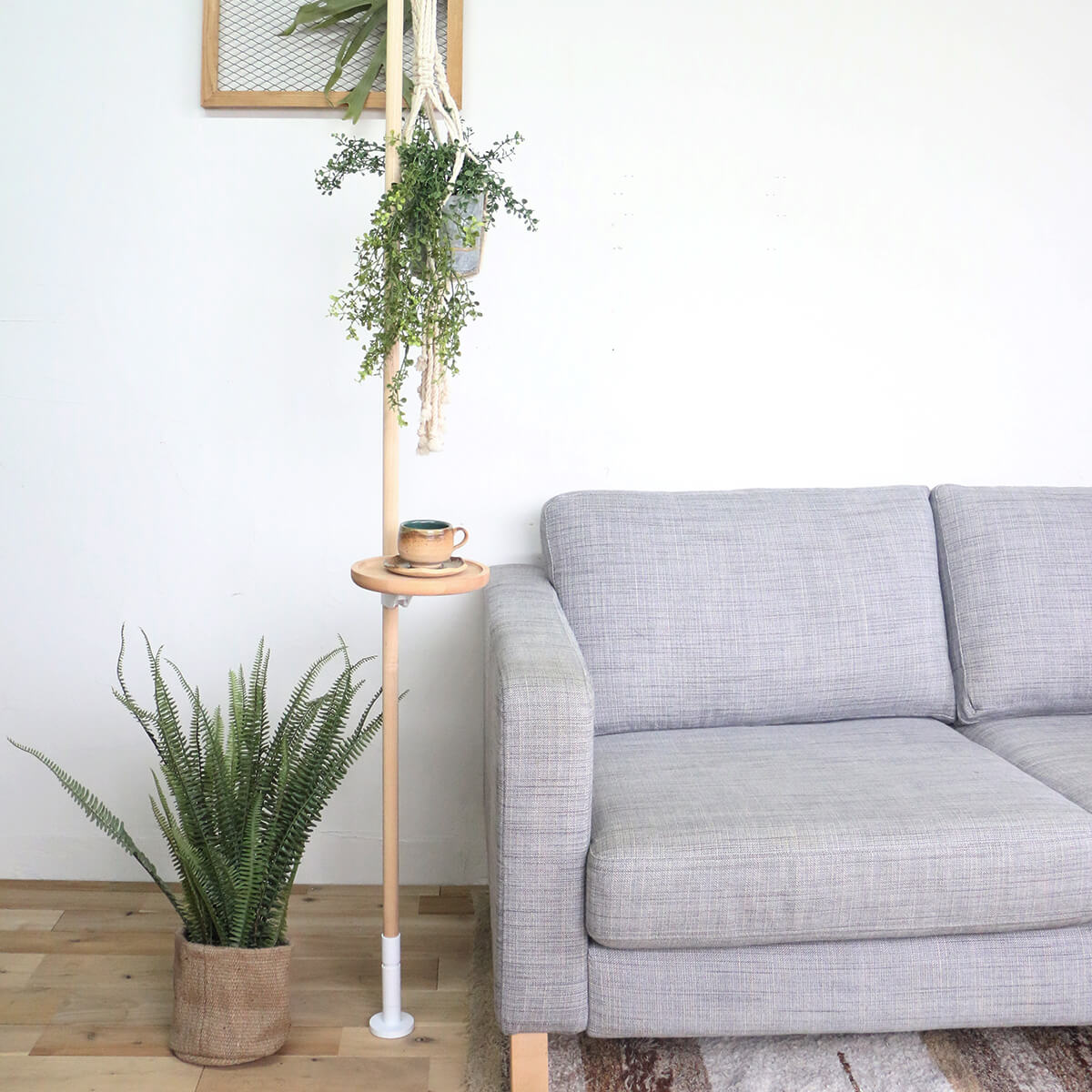

完成
突っ張る力が強すぎて丸棒が反っていないか、垂直に施工できているかを確認して完成です!
-

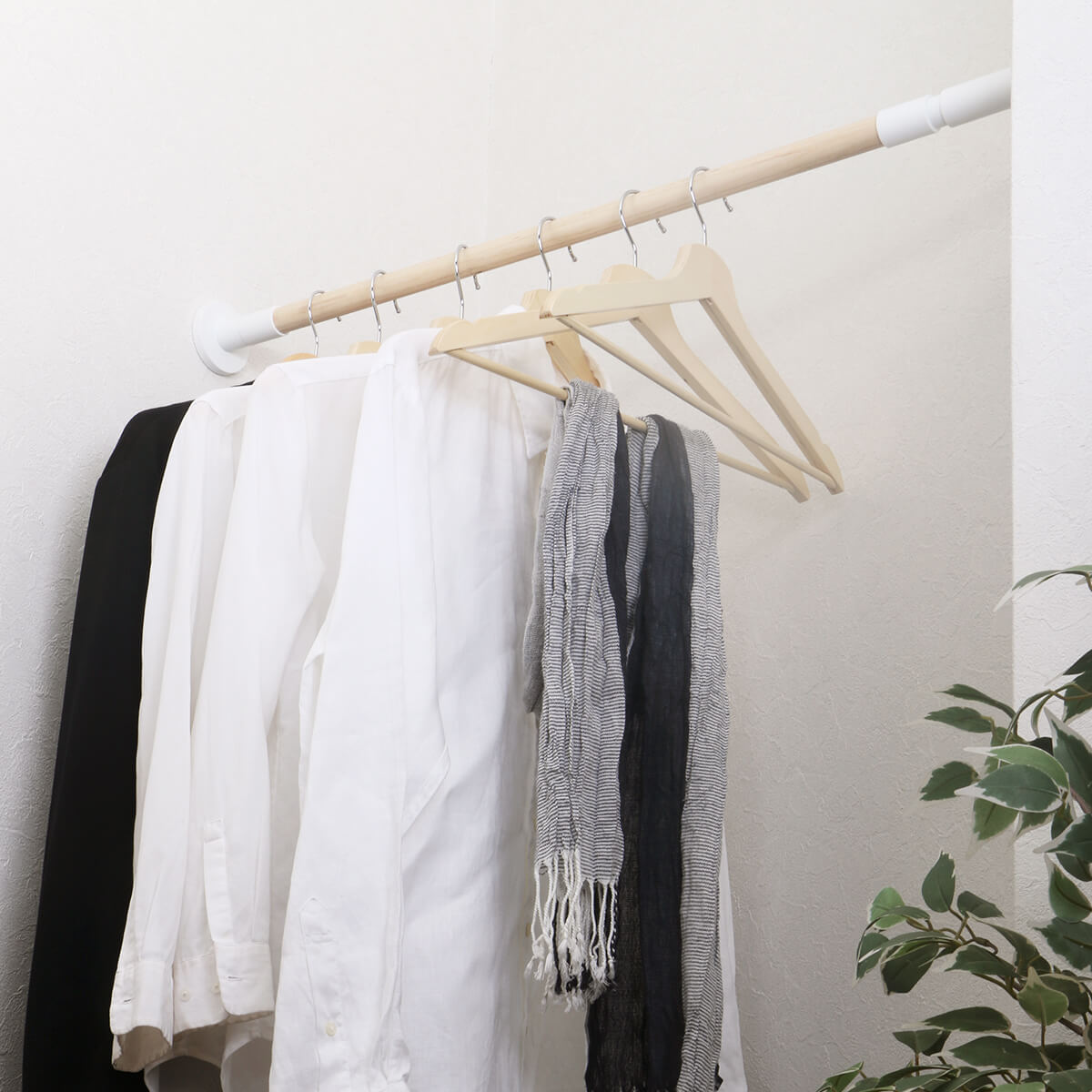

横向きにも使えます
ひっかけるものが10kgまでなら横向きに取り付けることも可能です。
この商品について:
サイズ
|
丸棒24mm専用
|
---|---|
内容
|
上下パーツ 1セット、皿タッピングネジ(鉄3×10mm)
|
素材
|
ABS樹脂、シリコン(滑り止め)
|
仕様
|
■使用できる木材:直径24mmの丸棒、長さ1820mmまで
■耐荷重:(横取り付け)1000mm/約12kg、1500mm/約7kg、1980mm/約3kg、(縦取り付け)10kg ■注意: 耐荷重は、丸棒の強度、丸棒の長さ、十分に圧着しているか、接地面の材質&強度、その他の要素により変化・減少します。 上記の耐荷重の範囲内でしっかり安全を確認しながらご使用ください。 また、耐荷重は実験値であり、保証するものではありません。 突っ張るときに力をかけすぎて棒が反っていないかを確認してください。 突っ張るときに壁や天井に変形や亀裂が起きないよう注意して伸ばしてください。 耐荷重表記の範囲内であっても荷重をかけた時に20mmを超えて丸棒が変形した場合は荷重を分散させるか、荷重を減らうようにしてください。 |
